油浸式电力变压器系列
S11-M-ZT有载调容变压器

一、产品特点
    我公司独立研发的S11-M-ZT型有载调容变压器,该产品我公司获得两项发明专利。该产品是一种新技术节能型配电变压器,具有大小两种硕定容益且两种顺定容且运行方式可以自动转换.它解决了1OkV 配电网季节性负荷变化幅度比较大而造成变压器损耗大的问获,克服了无载调容变压器断电手动调节容盆而导致的运行维护难获采用S11-M-ZT 型有载调容变相比两台S11型子母变压器,首先降低了设备购置和安装成本费,而且占地空间缩小,建设周期缩短,运行维护工作呈明显减少。同时S11-M-ZT型同有载调容变压器S11型普通变压器相比.变压器空载损耗下降50%以上。除适用干季节性负荷变化幅度比较大的农村电网,还适用于一些昼夜负荷变化显著的城市商业区、开发区、工业区等电台区。

二、可靠的结构

我公司在传统结构和成熟的技术基础上,做了许多改进,如采用了:
带纵向油道的螺旋式线圈,内部散热更好;
改进了线圈端面的有效支撑,抗短路电流能力更强;
采用了新的吊袭结构和器身定位结构,保证在长途运输和运行中更为可靠;
我们还有很多独特而可靠的结构,为您服务;
选用更高性能水平的变压器,将具有更高水平的技术含量。

三、优质的材料
选用电阻率更低的无氧铜线,并经过系列附加的表面处理,更光滑,无毛刺尖角,使变压器的负载损耗更低,电气性能更为可靠。
选用优质的硅钢片,随着性能水平的提升,采用单位损耗更低的硅钢片,使变压器空载损耗更低。
选用优质层压木绝缘件,绝不开裂,即使在短路电流作用下,纹丝不动。
选用经过深层过滤的变压器油,更低的含水、含气、含杂质水平,变压器工作更加可靠。
选用优质橡胶密封材料,有效防老化,杜绝渗漏。
所有原材料经过的质检,有效防老化,杜绝渗漏。
所有原材料经过的质检,所有原材料厂家均经过按照国家标准ISO9000的严格审查。

四、技术经济性能好
该产品可以大幅度降低变压器空载损耗50-60%
减小电网无功损耗20-30%
如果该技术全面应用于农村电网,每年可节约100亿度电;
每年节省标准煤300万吨,相当于减排CO2800万吨。
该项目已受到国家电网的高度重视,被纳入国家电力科学研究院承接的国家十一五节电计划,编入新农村建设中的电力建设规范。

五、全密封
选S11(M)R中的M表示油箱采用全密封结构,全密封式配电变压器与普通油浸式变压器相比,取消了储油柜,油箱的波翅代替油管作为冷却散热元件,波纹油箱由优质冷轧薄板在专用生产线上制造,波翅可以变压器油体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油劣化和绝缘受潮,增强运行可靠性,正常运行免维护。
波纹油箱表面经去油、去锈、磷化处理后用三防漆涂装,适合在冶金、石化、矿山等环境下使用。

六、变压器产品标准
GB 1094.1-1996 GB 1094.2-1996 GB 1094.3-2003 GB 1094.1 GB 1094.5-2003
JB/T10088-2004 GB/T 10237-1988 GB/T 6451-2008 GB/T 7595-1987
JB/T 3837-1998 JB/T 10778-2007

七、变压器正常使用条件       变压器特殊使用条件
海拔高度不超过1000m;            海拔高度超过1000m;
环境温度:                      环境温度:
    最高气温+40℃                   最高气温+40℃
    最热月平均气温+30℃             最低气温-25℃
    最高年平均气温+20℃
    户外最低气温-25℃

八、型号含义
S11-M-ZT有载调容变压器

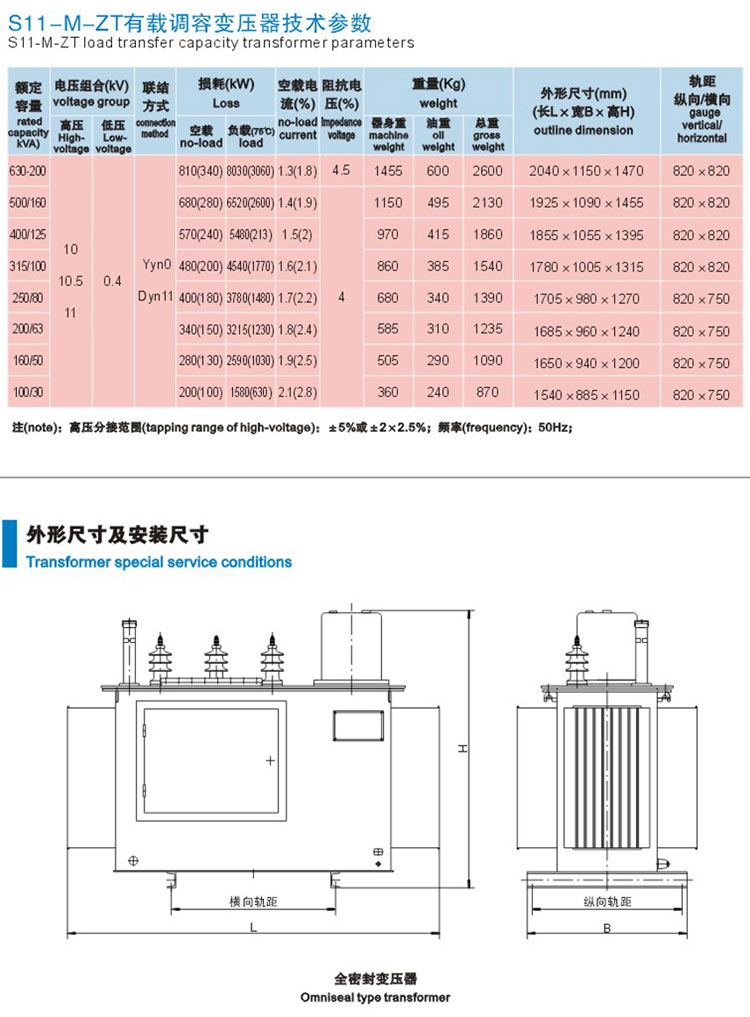

九、技术参数

S11-M-ZT有载调容变压器
