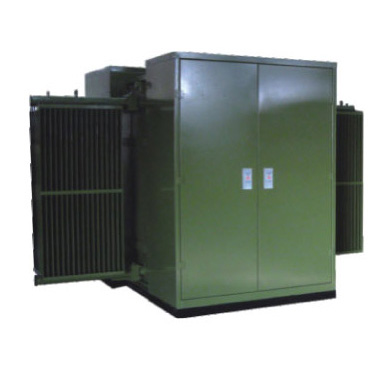

ZGS11-Z.F系列风力发电用组合式变压器
产品概述

1.1 ZGS11-Z.F-□/□系列风力发电用组合式变压器(以下简称“风力变”)。适用于10kV、35kV终端供电系统中,作为变电、配电、计量、控制和保护装置。风力变内除装有变压器外,高压侧还装有四
位负荷开关或者二工位负荷开关、后备保护熔断器及插入式熔断器:低压侧按用户要求可装配控制电器、配电电器、照明检修变压器。以变压器油作为绝缘和灭弧介质。
1.2 本产品是满足日益增长的风力发电的供电要求,在本公司常规组合式变压器基础上消化吸收国外内技术结合国内需求自行开发的系列产品,该产品具有体积小、重量轻、安装方便、低噪声、低损耗、防盗、过负荷能力大、全范围熔断器保护、维护简单等特点。
1.3 本产品除满足各自元件有关标准外,还符合JB/T10217-2000《组合式变压器》。

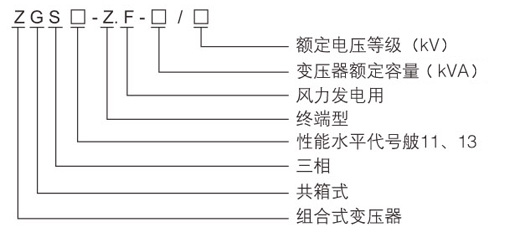

型号及其含义 使用环境条件

3.1 海拔高度:不超过3000m;
3.2 环境温度:-40℃~+45℃;
3.3 风速:不超过70m/s;
3.4 污秽等级:不超过Ⅳ级;
3.5 安装场所:无爆炸危险、化学腐蚀和剧烈振动;
3.6 安装在水泥平台或其它平整、坚实的平台上;
3.7 空气自冷(AN);

主要技术参数

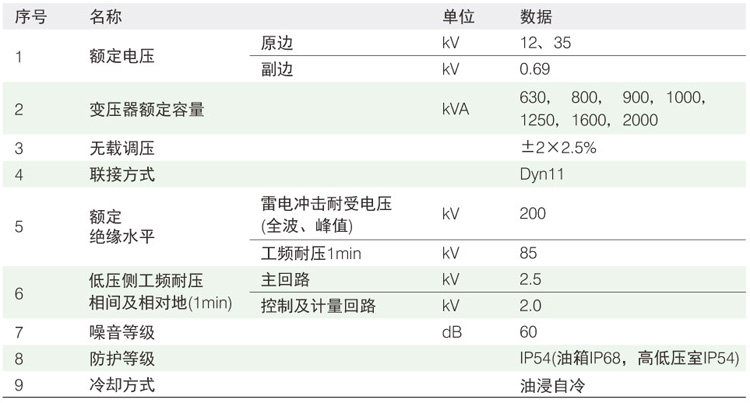

4.1 风力变技术参数

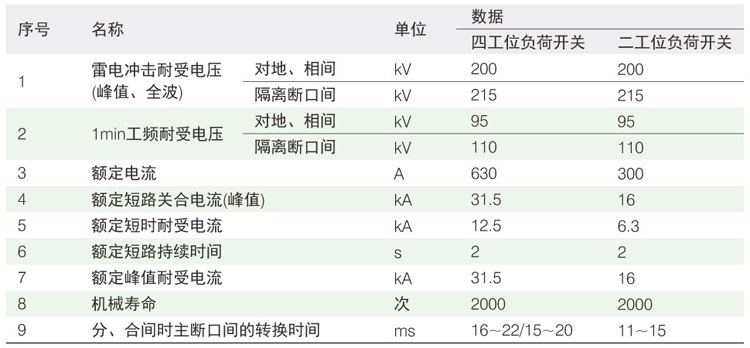

4.2 负荷开关技术参数

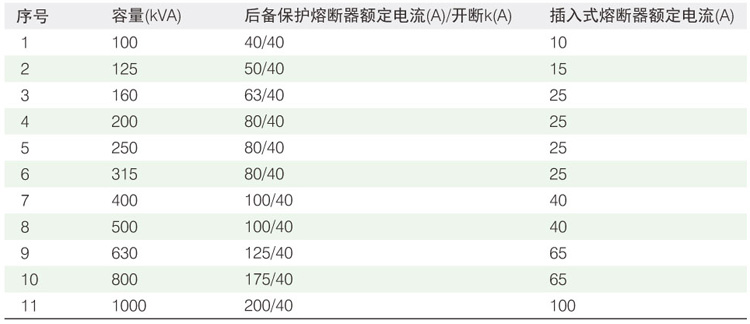

4.3 熔断器技术参数

4.4 低压装置

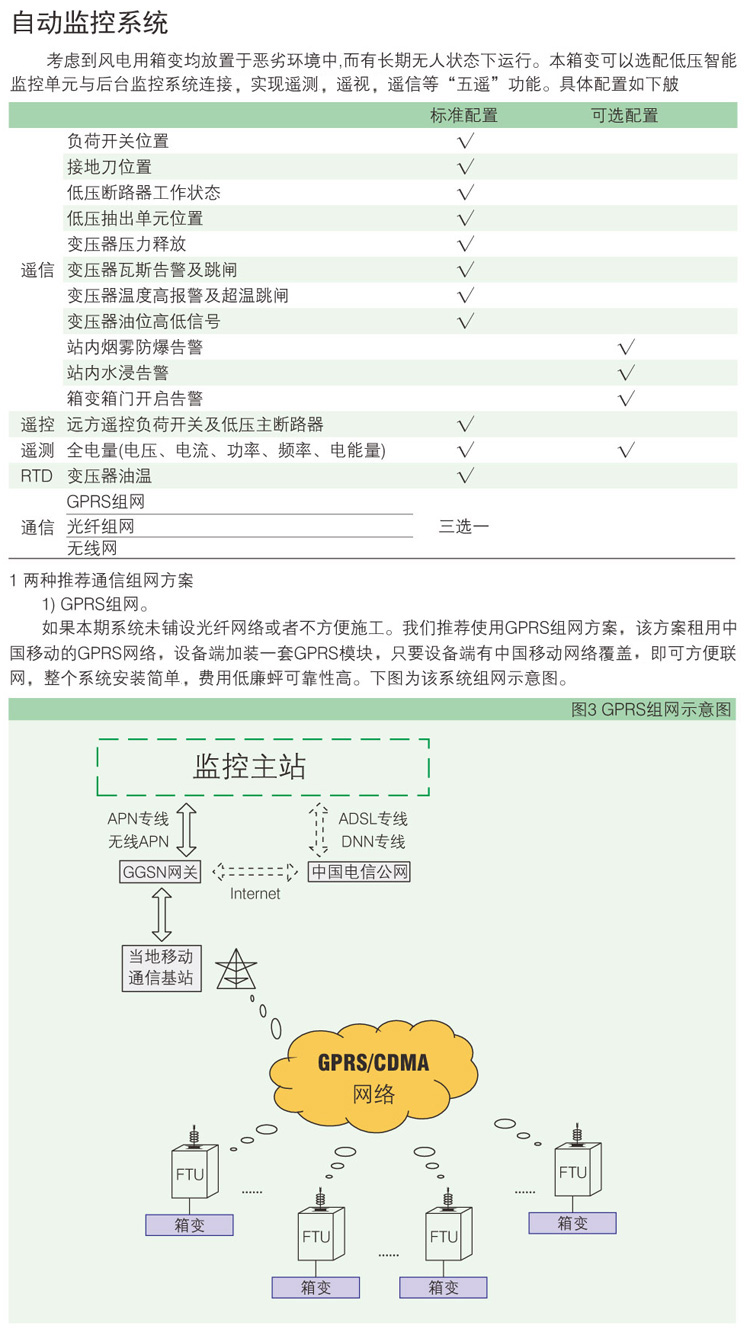

风力变低压侧按用户要求可具有失压、欠压保护功能,当高压缺相时,低压侧能自动跳闸。按用户要求,低压侧也可装配电电器,控制电器、照明检修变压器等。另外也可具有遥测、遥讯功能。由于风力发电用组合式变压器所处的环境恶劣,低压主断路器采用低温型断路器,有低温实验报告。其低温实验报告的技术参数为:
低温试验:试验温度-40±3℃,持续时间16h
低温操作性能:120次,30次/小时

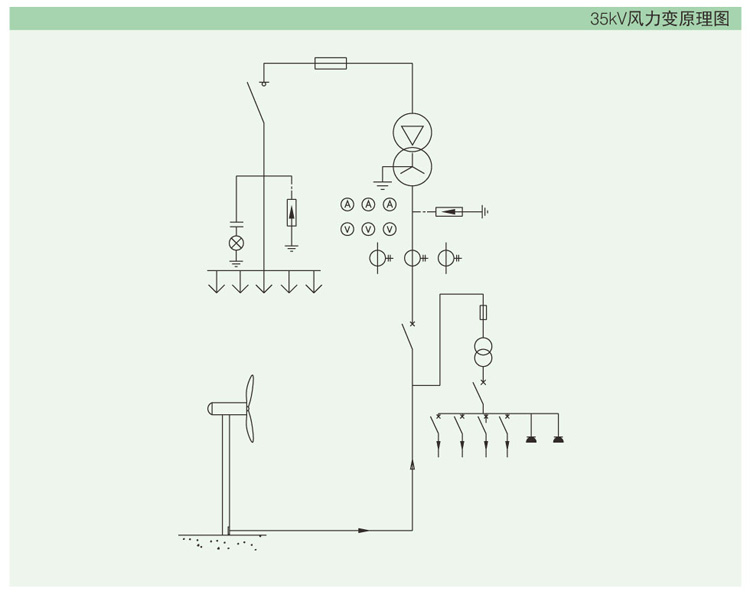

工作原理

外形尺寸及结构

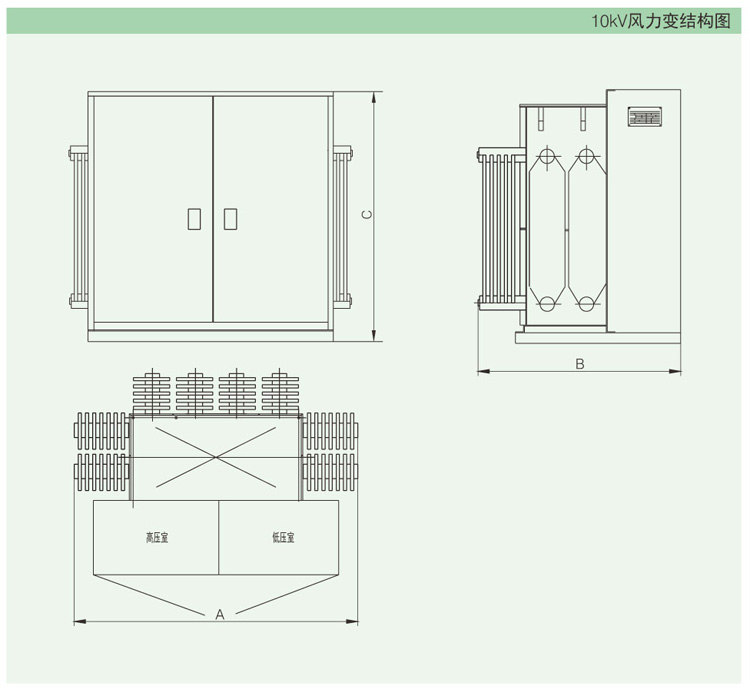

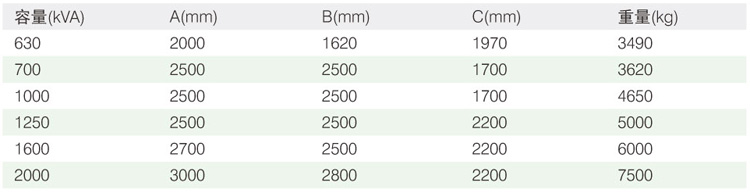

10kV风力变外形尺寸

注:表中重量及 外形尺寸 数据仅供参考,若有更改恕不另行通知。

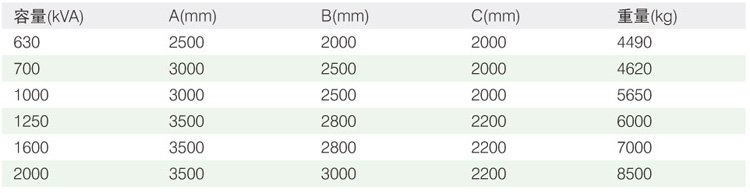

35kV风力变外形尺寸

注:表中重量及 外形尺寸 数据仅供参考,若有更改恕不另行通知。

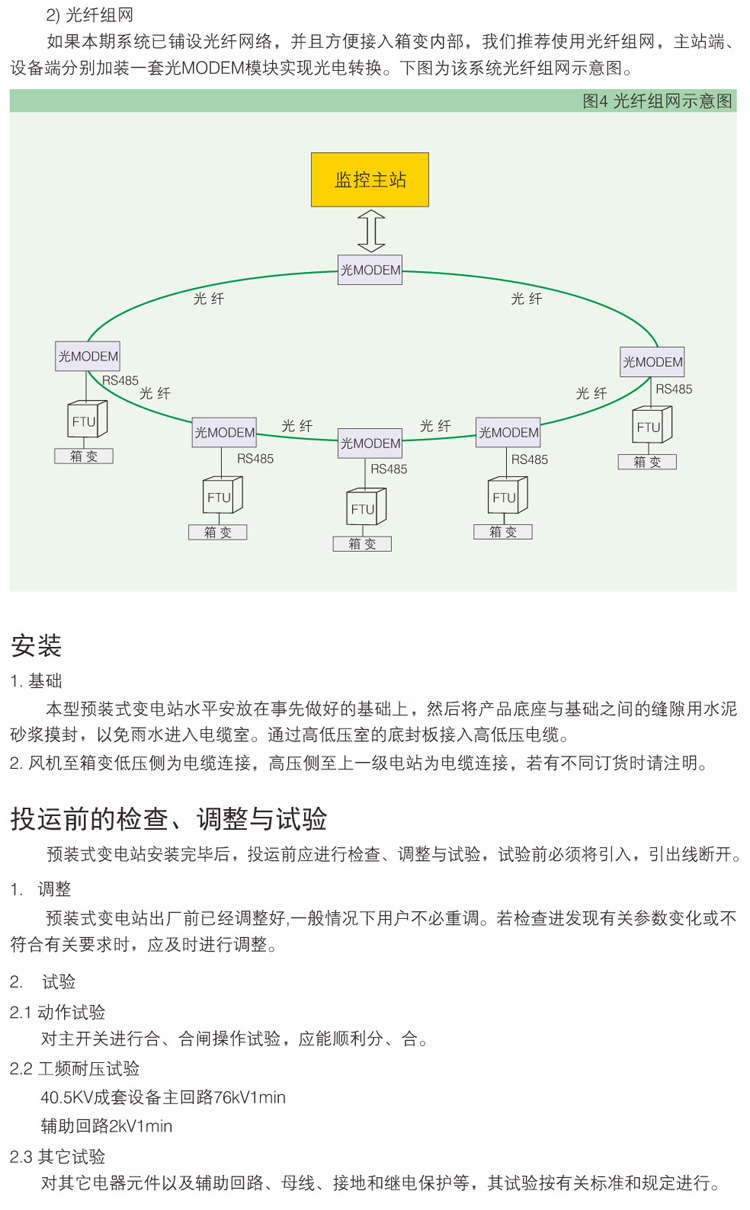

安装与讨调度

7.1 验收

产品到位后,应检查铭牌数据与订货合同是否相符;对照装箱发货清单检查附件是否齐全;检查运输过程中是否有撞伤、赃物、异物,同时清除运输辅助物;对不立即投入使用的风力变,应锁好柜门,放置于安全地带。

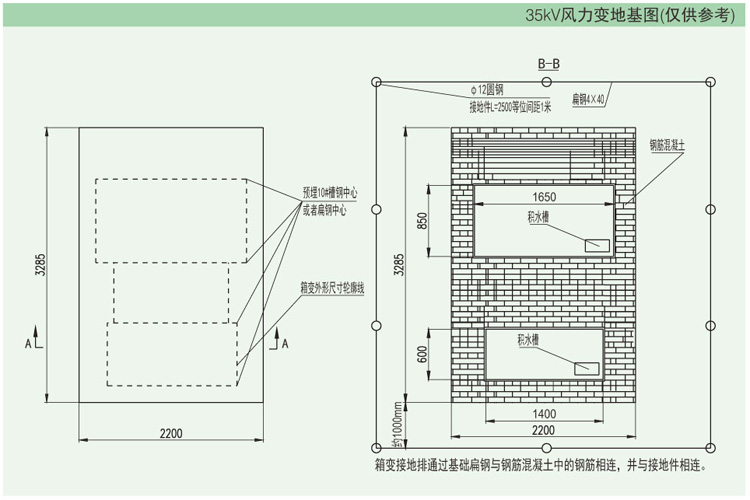

7.2 安装平台

风力变应安装在水平混凝土台面上,台面应保证承受其重量。


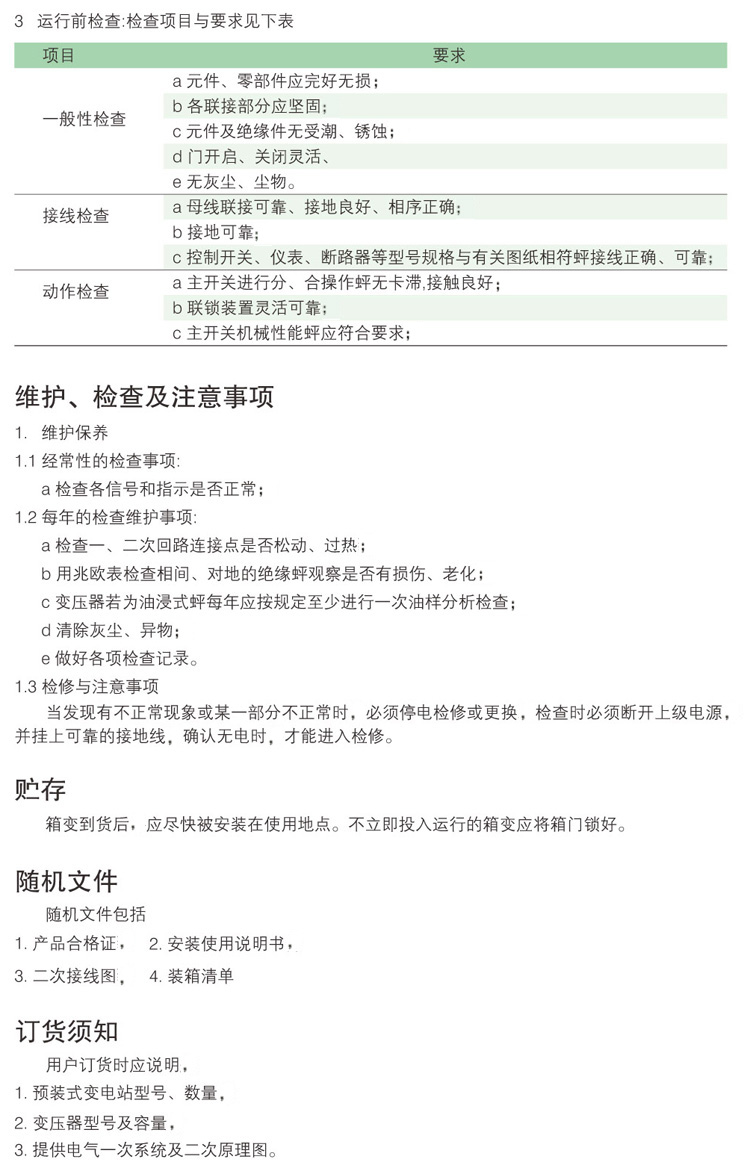

安装与讨调度

订货时应注明:
8.1 产品型号、规格、数量;
8.2 低压侧方案图;
8.3 备品配件名称及数量;
8.4 地基图订货合同提供。
