S13-M-RL节能型立体卷铁芯电力变压器、S13卷铁心变压器、节能型电力变压器

发布日期:2018-06-28

S13-M-RL-200KVA、S11-M.RL-200KVA系列立体三角形卷铁心变压器的优点:

突破了传统的平面式结构,采用三相对称立体式结构,产品三相铁芯磁路完全对称,磁阻大大减少,励磁电流、空载损耗显著降低,是一种使用传统材料,但运行噪音更低、空载电流更低,结构更为紧凑的高效节能型变压器。其在节能降耗,省材环保上的出色表现,完全符合我国的节能方针。

1.节电节能:空载损耗减少40%50%,负载损耗减少7%-10%

2.降低线损:空载电流减少90%以上;

3.超静音:噪声降低10-15分贝;

4.无干扰:漏磁减少50%以上;

5.节约原材料:铜铁成本减少20%-30%

6.经济效益显著:十年变电成本比新S9下降17.2%

S13-M-RL-200KVA、S11-M.RL-200KVA系列立体三角形卷铁心变压器结构特点:

.与S7 同容量变压器相比,空载损耗下降55%,负载损耗下降33%空载电流下降85%以上,噪声下降8dB(A)-13dB(A)
.与S9 同容量变压器相比,空载损耗下降50%,空载电流下降80 %以上,噪声下降8dB(A)-11dB(A)
.于国标S11同容皿变压器相比,空载损耗下降25%以上,空载电流下降70%以上.噪声下降8dB(A)--11dB(A)
.于国标S13叠片结构同容,变压器相比,空载电流下降70%以上.噪声下降5dB(A)-8dB(A)
两种电压兼容
. S11-M.RL-/10-20 、S13-M.RL-/10-20 立体三角形卷铁心变压器有10kV 及20kV 两种电压兼容的产品系列,在10kV 电网向20kV电网过渡更新时期.极大的方便了用户。
三相磁路平衡
. 立体三角形卷铁心是由三个相同的单框拼合而成,三个心拄呈等边一角形排列,三个心柱的磁路长度完全一致,且最短,三个心柱损耗一致因而三相磁路平衡。
质量稳定,生产效率提高
. 立体三角形卷铁心与平面卷铁心的相同之处在于铁心均在生产线上进行卷制,不需要横剪设备,消除了叠铁心由人工叠片、叠装、拆插铁轭造成的质量波动;比叠心变压器可减少5-6道工序,因此生产效率高,质量稳定可靠,较少受人为因素影响。
立体三角形卷铁心变压器身结构决定了它抗短路能力比平面形变压器好,原因如下:
.框件和垫块均匀分布在器身周围.三相受力均匀对称。
.线圈被压的面积比平面形布置线圈被压面积增加15.7%。
.夹件为立体三角形框架结构,焊接成一体,由于立体三角形的稳定性,所以整体强度大.使三相受力一致。
防盗
.叠铁心变压器由于技术上的原因而易于失窃。拆开器身的紧固件.将变压器的硅钢片敲落.此时变压器的3个绕组与硅钢片当即分离,就可以轻而易举地将硅钢片、线圈等有价值的材料窃取运走。由于卷铁心变压器的铁心是一个整体,铁心敲不散,线圈取不下来。把整体铁心和线圈搬走,也是相当困难的,因为一台1OOKvA 的变压器的器身重最为400kg , 200kVA的变压器的器身重量为65Okg ,不容易将硅钢片、铜线等有价值的物件分离。所以,卷铁心变压器具有较好的防盗性。
占地面积小,外型美观
变压器油箱采用近徽三角形结构,故体积比常规长方形油箱要小,结构紧凑,外形美观,占地回袱。
产品经济性好,性价比高
立体卷铁心变压器相对于同性能水平的盈片式变压器,损耗值降低且运行成本降低)因此可为用户降低投资成本,又可为用户节约运行成本。

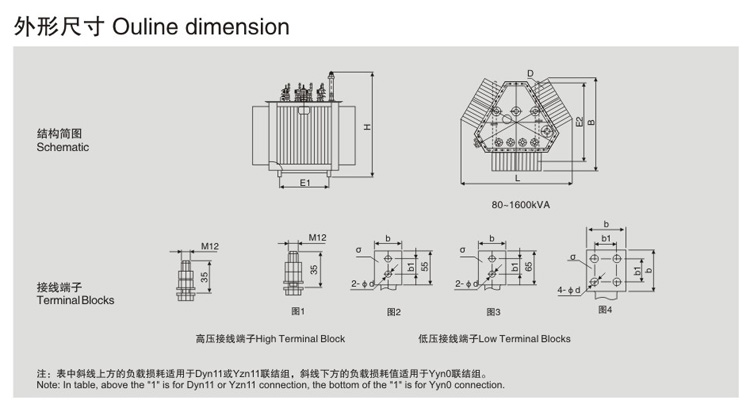

S13-M-RL-200KVA、S11-M.RL-200KVA系列立体三角形卷铁心变压器结构图:


S13-M-RL-200KVA、S11-M.RL-200KVA系列立体三角形卷铁心变压器执行标准:

1. IEC60076-1:1993 电力变压器

2. GB1094.1-1996 电力变压器

3. GB6451-2008 油浸式电力变压器技术参数和要求

4. JB/T10088-2004 6KV~500KV级电力变压器声级

S13-M-RL-200KVA、S11-M.RL-200KVA系列立体三角形卷铁心变压器型号含义:

例:S13-M-RL-5ooKVA/10KV-0.4KV

S:三相油浸式

13:产品性能水平代号

M:全密封

RL:立体卷铁心

500:额定容量

10-0.4:高低压变电比

S13-M-RL-200KVAS11-M.RL-200KVA系列立体三角形卷铁心变压器技术参数表:

注:以上外形尺寸数据仅供参考,我公司保留更改数据的权利。

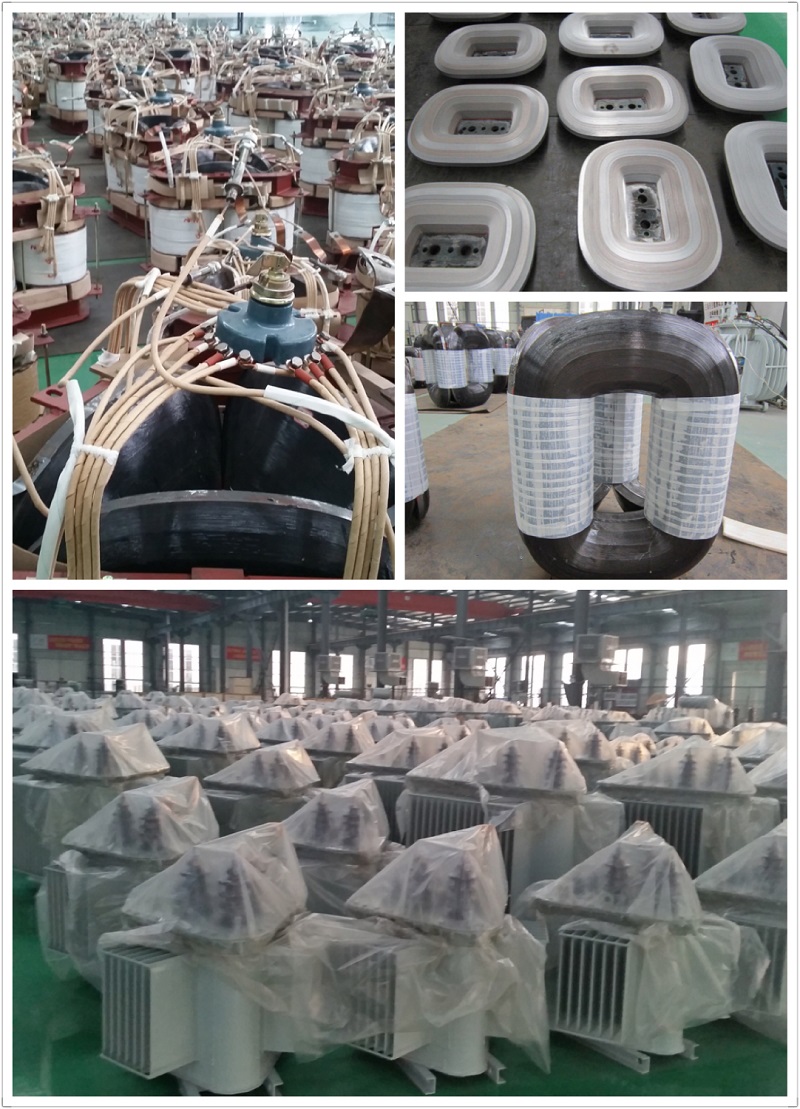

S13-M-RL-200KVA、S11-M.RL-200KVA系列立体三角形卷铁心变压器图片:




S13-M-RL-200KVA、S11-M.RL-200KVA质 量 及 服 务 承 诺:

  我公司以“一切为用户着想,一切让用户放心”为宗旨,大力引进国内外先进技术,加速新产品开发速度,不断提高产品装配水平,精心作业,尽心服务。力争在技术、质量、管理水平上达到国家标准,向国际最高水平看齐。同时加大质量管理投入,积极采用一流的检测手段,努力实现“产品一次检验合格率 98% 以上,顾客投诉率每月不超过一次”的质量目标,做到出厂产品合格率 100%。贯彻“采用先进技术、确保产品质量、生产优先产品、满足用户需求”的质量方针让用户放心使用,并向用户作如下全文件服务承诺:



  售前服务:

  配合用户要求,提供设计咨询服务,为用户提供最经济、最可行的方案。

  售中服务:

  1、为用户操作人员提供相关知识的培训,确保让他们掌握产品的特点;

  2、允许用户相关员直接参加有关产品的生产、装配,让其进一步了解产品的结构性能;

  3、保证产品质量符合国际、国家有关标准的规定和合同要求。

  售后服务:

  1、为用户操作人员扶提供相关知识的培训,确保让他们掌握产品的特点;

  2、用户长期提供热情、周到的服务,接到用户要求,乐清及邻近地区保证 4 小时内赶到现场,国内其它地区 24小时内赶到现场(路程时间 12 小时以内);交通闭塞地区 48 小时到场。

  3、为用户提供永久咨询服务,有问必答。
